Kademeli Teleskopik Mekanizma

ÜRÜN TANIMI

Destak® patent korumalı Çok Kademeli Teleskopik Mekanizma, önceden tanımlanmış kilitleme pozisyonlarında hızlı ve tutarlı pozisyonlamayı sağlar. Bir bileşenin farklı açılarda konumunun korunması gereken çok çeşitli uygulamalar için tasarlanmıştır.

ÇALIŞMA

Pozisyonlama: Bir sonraki kilitleme pozisyona kadar hafifçe çekin ve yuvaya oturduğunda salın
Geri Kapanma:
5 & 10 Kademeli Teleskopik Mekanizma: Başlangıçtaki kapalı pozisyonuna getirmek için sonuna kadar açın
6-Kademeli Teleskopik Mekanizma: Çok noktadan geri kapanma özelliği sayesinde kapalı pozisyona getirmek için sonuna kadar açılması gerekmez. Mevcut pozisyonundan hafifçe çekin ve kapatın.

MONTAJ

Standart: Mevcut delikleri üzerinden doğrudan montaj
Opsiyonel: Ek Bağlantı Braketleri ile montaj

FAYDALAR

– Kullanıcı dostu tasarım
– Kolay & Doğrudan Montaj (Opsiyonel ek bağlantı braketleri mevcuttur)
– 5’ten 10 kademeye kadar konumlama seçenekleri
– Düşük çalıştırma kuvveti
– Herhangi bir tutma pozisyonunda tutarlı konumlama

ÖZELLİKLER

Malzeme & Yüzey: Karbon Çeliği (EN 10111:2008) & Çinko Kaplama
Kalınlık: Teleskop Kol: 3mm / Gövde: 2mm
Ağırlık: 5-Kademeli: 175 gr / 6-Kademeli: 260 gr / 10-Kademeli:270 gr
Taşıma Kapasitesi: 13,5 kg

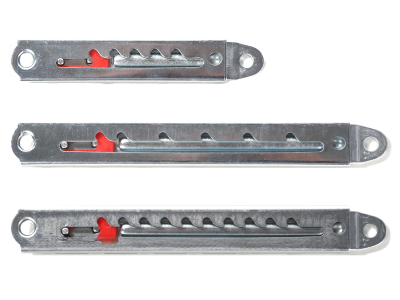

ÇEŞİTLER

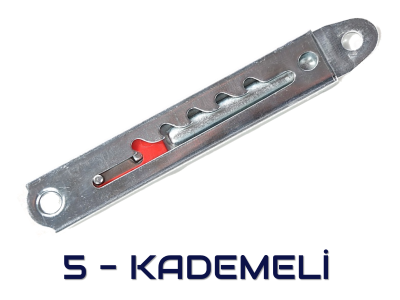

– 5-Kademeli

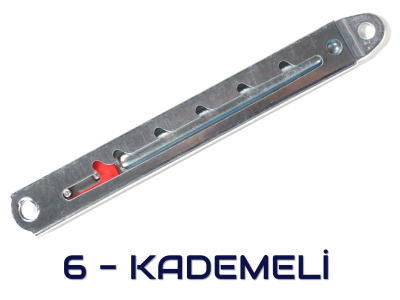

– 6-Kademeli (Çok Noktadan Geri Kapanma Özelliği)

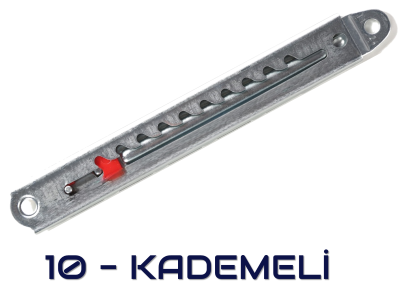

– 10-Kademeli

MODEL	ÖLÇÜLER (mm)
	C	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	R
5-KADEMELİ	142	164	177	190	203	216	-	-	-	-	-	231
6-KADEMELİ	216	239	252	278	304	330	356	-	-	-	-	374
10-KADEMELİ	216	239	252	265	278	291	304	317	330	343	356	374
